高功率電源模塊、射頻功放、LED 封裝中常看到的參數里，為什么總會出現“氮化鋁鍍金基板”“AlN Ni/Au”之類的字樣?氮化鋁本身是絕緣陶瓷，為什么還要在上面“鍍金”?這層金到底起什么作用?

　　一、先認清底座：氮化鋁是一種什么陶瓷?

　　1. 高導熱又絕緣的“底板材料”

　　氮化鋁(AlN)是一種白色或淺灰色陶瓷，最大的特點是：

　　導熱系數很高，常見燒結基板可達 170–230 W/m·K，優質產品甚至標稱 250 W/m·K 級別;

　　同時保持很高的體電阻率和絕緣性能，是標準的電絕緣材料。

　　這讓它非常適合做既要散熱、又要絕緣的電子封裝載體，比如功率模塊基板、LED 基板、半導體設備用承載板等。

　　2. 電性能也很“電子友好”

　　與傳統氧化鋁陶瓷相比，氮化鋁還有幾項優勢：

　　介電常數較低、介質損耗小，更適合高頻、射頻電路;

　　熱膨脹系數與硅相近，芯片焊在上面，熱沖擊應力更小。

　　但要讓芯片、電路真正“落地”在氮化鋁上，還必須解決一個關鍵問題——在絕緣陶瓷表面做出可靠的金屬走線和焊盤，這就離不開“鍍金”等金屬化工藝。

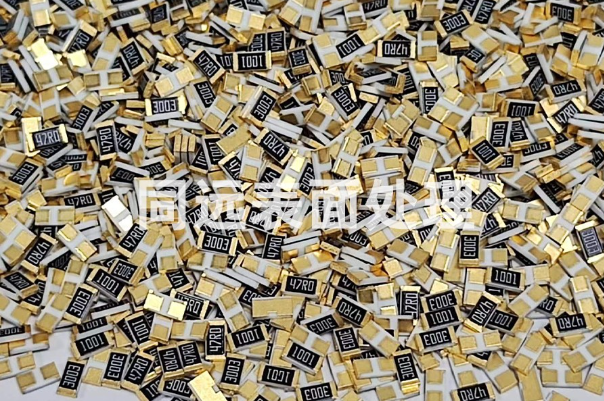

　　二、為什么要在氮化鋁上“鍍金”?

　　1. 給絕緣陶瓷加一層“導電皮膚”

　　氮化鋁本身不導電，要把芯片焊上去、走線引出來，就需要在其表面形成金屬圖形(線路、焊盤、地平面等)。最常見的做法是：

　　先在 AlN 表面做一層金屬化底層(如 TiW、Mo/Mn 等)，負責黏附和過渡;

　　再在其上鍍一層高導電、易焊接、易鍵合的金屬層，金就是常用的頂部金屬。

　　2. 金的優勢：不僅是“貴金屬”這么簡單

　　選擇金(Au)作為表面層，主要看中幾個特性：

　　導電性好、穩定性高：電阻低、接觸電阻小，適合高頻、高可靠連接;

　　抗氧化、抗腐蝕：金在空氣中極難氧化，長期使用表面仍然可焊、可鍵合;

　　易焊接、易金絲鍵合：無論是軟釬焊還是金絲/鋁絲鍵合，Au/Ni/Au、TiW/Au 等體系都非常成熟。

　　對醫療設備、通信基站、電動車功率模塊這種要求長壽命、少失效的場景來說，這些優點非常關鍵。

　　3. 典型應用場景

　　氮化鋁鍍金基板常見于：

　　IGBT / SiC / GaN 等功率模塊和 DC-DC 轉換器基板;

　　射頻功放、微波功率器件、毫米波前端模塊;

　　高亮度 LED、激光器封裝基板;

　　半導體設備中的靜電吸盤、加熱板、散熱底板等功能件表面電極。

　　三、“氮化鋁鍍金”的典型結構長什么樣?

　　業內說的“氮化鋁鍍金”，通常指的是AlN 陶瓷基板 + 一套多層金屬化體系，而不僅僅是一層單獨的金。常見結構大致有兩類：

　　1. 薄膜金屬化體系

　　多用于精細電路、微波/射頻基板：

　　先通過濺射等方式沉積一層粘附層，常見如 TiW(鈦鎢合金);

　　再沉積一層較薄的 Au(或 Cu，再加 Ni/Au);

　　隨后通過光刻+蝕刻形成精細線路圖形。

　　優點是線寬線距可以做到很細，適合微波電路、小型芯片載板等場景。

　　2. 厚膜 / Mo-Mn + Ni/Au 體系

　　多用于高可靠封裝、氣密封裝基板：

　　在 AlN 上印刷 Mo/Mn 厚膜并高溫共燒或燒結，使其與陶瓷牢固結合;

　　再在 Mo/Mn 上電鍍 Ni 作為阻擋層與過渡層;

　　最外層電鍍 Au，提供焊接、鍵合和防腐表面。

　　這種結構在密封封裝、軍工與航天器件中相當常見，特點是附著力強、耐高溫、可實現氣密焊封。

　　四、氮化鋁鍍金工藝流程概覽

　　不同廠家工藝細節會有差異，但核心步驟大致包括：

　　1. 基板準備

　　氮化鋁坯件燒結成板，磨削至目標厚度并精密研磨或拋光;

　　超聲清洗、去油、活化處理，確保表面潔凈、粗糙度適宜金屬附著。

　　2. 金屬化底層沉積

　　薄膜路線：真空濺射 TiW、Ti 等粘附層，再濺射初始導電層(如 Cu、Au);

　　厚膜路線：絲網印刷 Mo/Mn 等漿料，高溫?zé)Y(jié)使其與 AlN 共燒結合。

　　3. 圖形化與線路形成

　　通過光刻(薄膜)或精密絲網印刷(厚膜)形成線路、焊盤圖形;

　　對不需要金屬的區域進行蝕刻或無印刷，保證圖形邊界清晰。

　　4. 鍍金與厚度控制

　　通常先電鍍 Ni 作為阻擋層(避免 Au 與基下材料互擴散、影響焊接)，再鍍 Au;

　　依據用途，Au 厚度從幾百納米到數微米不等：

　　僅做鍵合 / 接觸層，可薄一些;

　　需要反復焊接、承受較大電流的焊盤，則會做得更厚一些。

　　5. 檢測與可靠性驗證

　　進行金屬附著力測試(剪切、拉脫);

　　檢測鍍層厚度、孔洞、針孔、起皮等缺陷;

　　做高溫存儲、冷熱沖擊、焊接可靠性等試驗。

　　五、氮化鋁鍍金的關鍵性能指標

　　1. 導熱與絕緣是否保持優勢

　　氮化鋁本身的熱導率要達標(例如 ≥170 W/m·K);

　　金屬化層的設計要盡量避免在散熱路徑上形成過厚、過多熱阻層，特別是功率器件下方的區域。

　　2. 金屬層的附著力與耐熱沖擊

　　金屬層與 AlN 的附著力不足，會導致焊盤起皮、線路斷裂;

　　在熱循環過程中，金屬 / 陶瓷界面要能承受反復膨脹收縮，而不產生裂紋和剝離。

　　3. 金層厚度與均勻性

　　金太薄，焊接次數受限，鍵合可靠性下降;

　　金太厚，成本大幅上升，還可能導致應力、翹曲問題;

　　表面厚度均勻性也影響焊膏印刷和鍵合質量。

　　4. 表面粗糙度與潔凈度

　　線鍵合區域必須有合適的粗糙度和清潔度，才能獲得足夠的鍵合拉力;

　　對高頻電路來說，表面粗糙度還會影響高頻損耗。

　　六、典型應用場景：氮化鋁鍍金在哪些場合“物有所值”?

　　1. 高功率功率模塊 / IGBT / SiC / GaN 器件封裝

　　芯片產生大量熱量，需要通過基板快速散出;

　　氮化鋁提供高導熱和絕緣，鍍金層提供穩固的芯片焊盤與引線鍵合面，是目前高端功率模塊常用的封裝基板之一。

　　2. 微波、射頻與毫米波模塊

　　在 AlN 基板上做 TiW/Au 等薄膜線路，可實現低損耗微帶線、功分器、濾波器等結構;

　　氮化鋁的低介電損耗 + 金屬線路的高導電性，有利于提升整機效率和線速。

　　3. LED 與光電封裝

　　大功率 LED 芯片需要良好的散熱通道;

　　在 AlN 基板表面做 Ni/Au 鍍層，可直接焊芯片或做引線鍵合，同時保障反復回流焊的可靠性。

　　4. 半導體制造設備部件

　　氮化鋁被廣泛用作半導體設備中的加熱盤、靜電吸盤、射頻電極基體等;

　　通過表面鍍金或其它金屬化，可以引出電極、形成加熱線路或測溫點。

　　七、從選材和采購角度看：如何選合適的氮化鋁鍍金方案?

　　在做器件封裝或模塊設計時，可以從幾個維度與供應商溝通：

　　基板參數

　　AlN 熱導率等級(如 170 / 200 / 230 W/m·K 等);

　　基板厚度、公差、翹曲度要求;

　　介電常數、介質損耗指標。

　　金屬化體系

　　采用薄膜 TiW/Au，還是厚膜 Mo/Mn + Ni/Au;

　　是否需要局部加厚金層、局部銅層等特殊結構;

　　線路最小線寬線距和圖形精度。

　　鍍金厚度與焊接工藝匹配

　　主要是金絲鍵合還是焊膏回流、銀燒結、釬焊等;

　　依據具體焊接方式確定合理的 Ni/Au 厚度和配比。

　　可靠性與質量體系

　　是否能提供附著力、熱循環、焊接壽命等測試數據;

　　是否有面向汽車電子、醫療、通信行業的質量管理經驗;

　　大批量供貨的穩定性和一致性如何。
